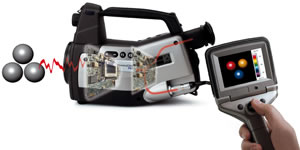

紅外探測器(C)上的光學鏡頭(B)將從物體發出的紅外能(A)聚焦。探測器向傳感器電子元件(D)發送信息，以便進行圖像處理。電子元件將探測器發來的數據轉譯成可在取景器或標準視頻監視器或液晶屏上查看的圖像(E)。


紅外熱成像技術是將紅外圖像轉換成輻射圖像，從而能夠從圖像中讀出溫度值。為此，紅外熱像儀中采用了復雜的算法。
